BMW 6세대 535i F10 정비 - 디퍼런셜 요크 기어 파손, 마모 수리

1. 관리대상 - "무엇을 해야 하나?"

당연히 여기저기 다 뜯어서 새 걸로 갈거나 닦으면 컨디션을 끌어올릴 수 있지만, 자원이 한정적이다. 그러니까 한정된 비용으로 가장 효과적인 부분부터 우선순위로 관리하는 것이  자동차 유지관리의 핵심.



이 전에 다루었지만, 535i의 N55엔진의 가장 고질병은 높은 엔진 열로 인한 오일 누유(오일팬, 오일쿨러, 헤드 등)와 냉각계통(워터펌프, 라디에이터, 써모스탯, 누수 등) 문제가 빈번하다.

「가솔린(GDI), 터보차량 건강관리 우선순위」
① 필수 소모품(오일류, 필터류, 브레이크 계통, 타이어 등)
② 냉각계통(라디에이터, 워터펌프, 써모스탯, 냉각수 등)
③ 흡기, 인젝터(카본, 클리닝 관리)
④ 겉 벨트, 풀리 류
⑤ 오일 누유(엔진, 미션, 디퍼런셜, 등)
⑥ 하체 상태(암류, 링크, 부싱, 맴버, 댐퍼 등)
⑦ 기타 고장



개인적으로 가솔린 직분사, 터보 차량 점검 시 가장 우선하는 순서대로 적어보았다. 비전문가의 주관적 견해일 뿐이다. 당연히 필수 소모품을 제 때 관리하는 게 가장 기본이고 중요하다.



관리 시점 마일리지 211,000km 기준으로 ⑦최근 저속에서 엑셀 오프, 쉬프트 다운 시 변속 충격이 심해졌다. 더불어 제자리 D↔R 변속 전환 시에도 큰 소음과 충격이 발생한다.



https://youtube.com/shorts/6M0dzknCyh4?si=aGpW_wOz4psvP7Sf

"브레이크 없이 자연 감속, 혹은 제자리 D↔R 변속 시 후방 충격"

감속으로 인해 기어가 내려가면서 엔진 브레이크가 걸리면 뒤 쪽에서 쿵, 하는 소음과 충격이 발생하며, 제자리에서 D↔R 변속 시에도 위 동영상과 같이 팅, 하는 큰 소음이 발생한다.





2. 정비소 선정 - "누구에게 맡길 것인가?"

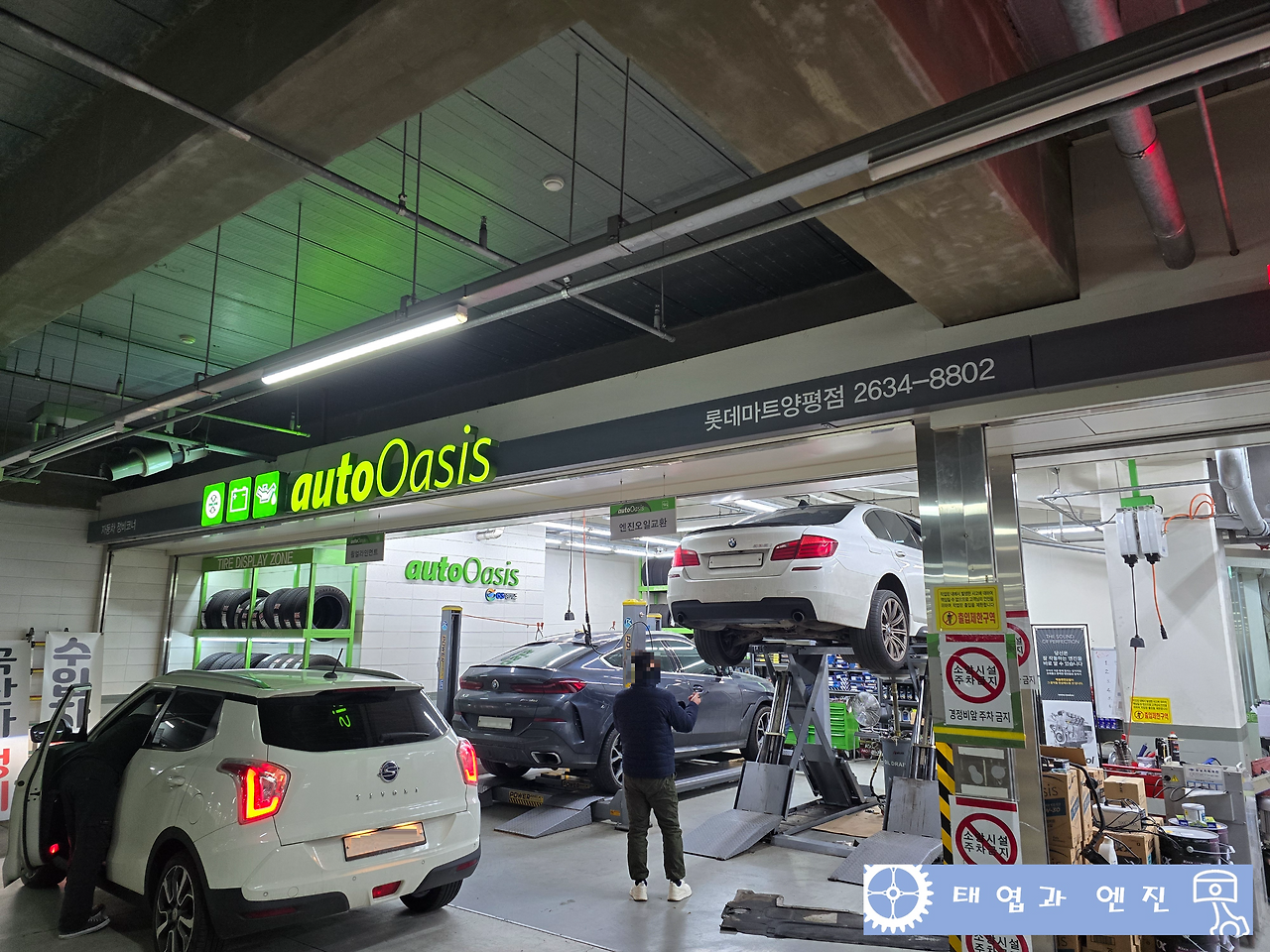

직장에서 가까운 곳에 위치한 오토오아시스 롯데마트 양평점에 방문했다.



"영등포 롯데마트 양평점 내부에 위치하여 다양한 편의"

해당 지점은 원래 홈플러스 목동점 사장님이 마트 폐점으로 인해 옮겨오신 정비소다.



다양한 브랜드의 수입차 정비 경험이 많으신 편이고, 정비나 점검 시 꼼꼼하게 시간을 들여 살펴봐 주신다.





3. 작업 진행 - "2일 소요"

 - 증상진단

최근 미션오일 교환 시 아무 문제가 없었으며, 충격과 소음이 뒤 쪽에서 발생하는 것으로 보아 후륜 디퍼런셜 기어 문제로 추정되었다.

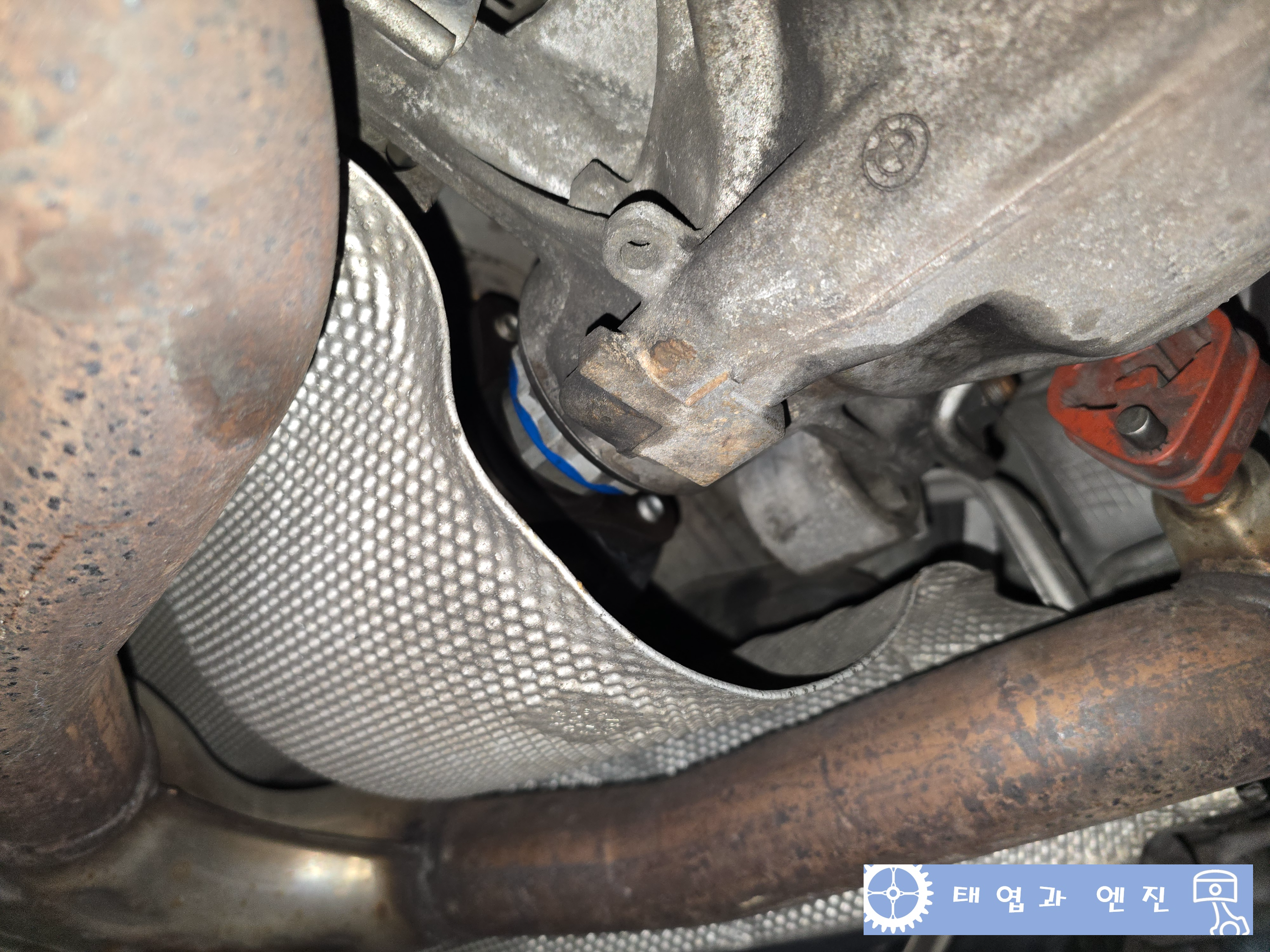

"손으로 움직여보고 진단 가능"

사진에 플렉시블 조인트(연탄) 와 디퍼런셜 기어 사이에 연결된 부품이 요크기어(Yoke Gear)다. 차량을 리프트에 올려 해당 부품을 손으로 움직여서 유격이 있다면, 요크 기어가 마모된 상태로 진단할 수 있다.



추가적으로 후륜 멤버에 위치한 디퍼런셜 부싱 또한 노후 도어 크랙이 확인된다. 이 부분도 추후 정비가 필요해 보인다.



"부품 개별 수리 불가"

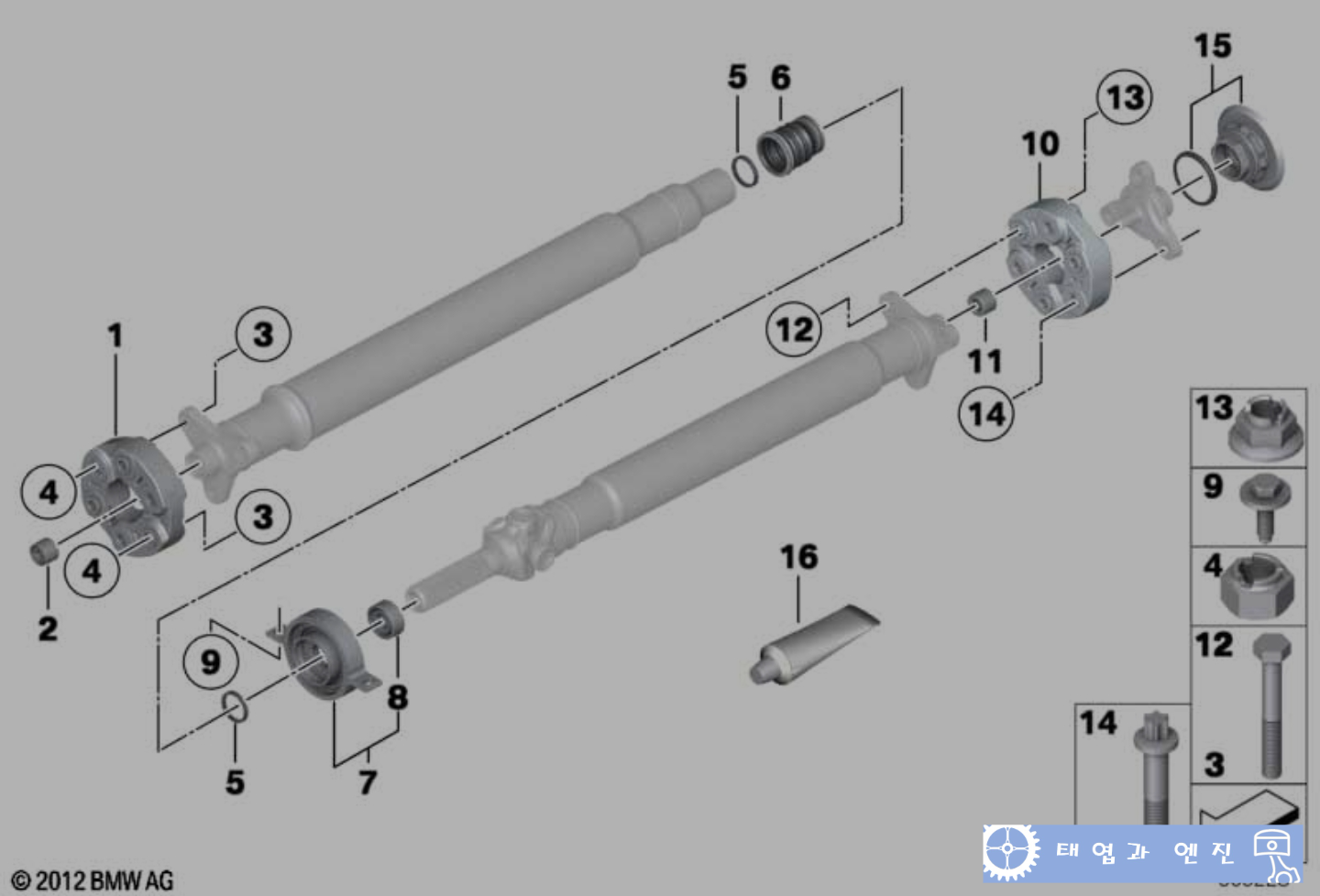

요크기어는 별도로 부품 번호가 부여되지 않는다. 변속기에서 후륜 디퍼런셜 기어로 동력을 전달하는 드라이브 샤프트와 일체형으로 제작되는 부품이다. 시중에 정밀 가공을 통해 사제로 제작된 요크 기어가 유통되기는 하지만, 21만 km를 넘어가는 상황에서 실제 요크 기어만의 문제인지, 연결된 수놈 기어 손상은 없는지 디퍼런셜 기어 전체를 분해하여 확인할 필요가 있었다.



 - 정비공장 입고

결국 차량은 견인하여, 변속기 수리를 전문으로 하는 정비공장으로 입고시켰다.

오토미션 수리, 오토미션 수리 NO.1 - 현.. : 네이버블로그

오토미션 수리 NO.1 - 현대오토 : 네이버 블로그



손상된 요크기어는 내부의 톱니가 모두 마모된 상태이다. 손상이 진행 중인 상태에서 엔진의 회전과 주행 관성에 의한 바퀴의 회전 수 차이로 저항이 발생하면 마모된 톱니가 어긋나면서 충격이 발생했던 것이다.



신품으로 가공된 요크기어가 잘 장착되었다. 12월 17일 입고하여 19일 오후에 차량 출고가 가능했다.





4. 총평 - "꼼꼼한 FM 정비"

"규정토크 준수와 정확한 규격오일 사용"

오토오아시스 롯데마트 양평점은 수입차가 많은 목동에서부터 다양한 브랜드의 수입차를 20년 이상 다루셨다고 하니 그 실력과 내공에는 의심의 여지가 없다. 흔하지 않은 535i 차량에서 자주 고장 나는 부분이나 더 잘 관리해야 하는 소모품 등을 잘 알고 계셨기 때문이었다.



정비 품질과 친절함을 고려하면 충분히 합리적인 정비비용을 지불했다.

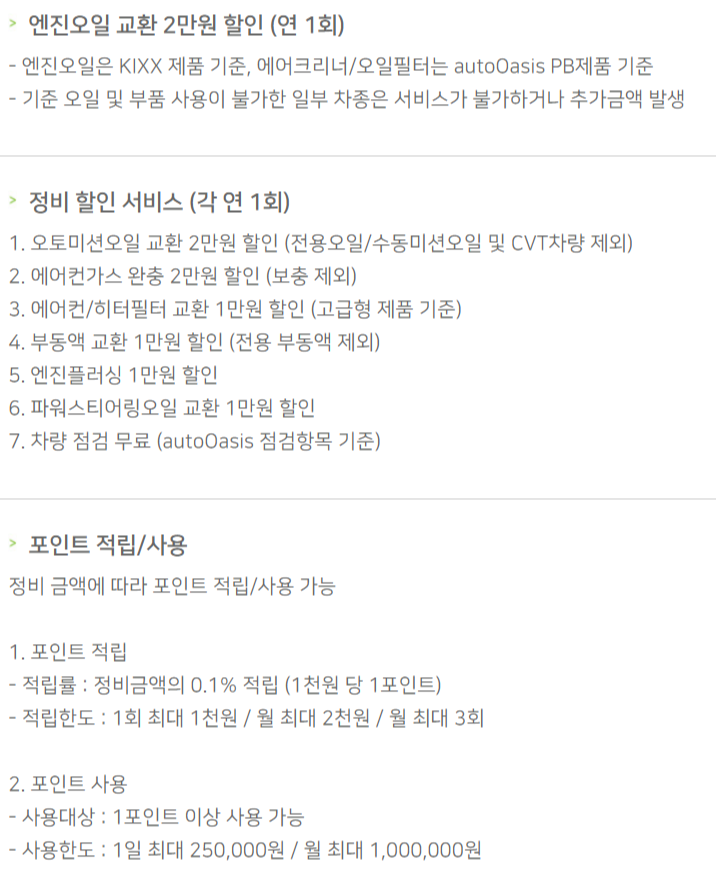

"프랜차이즈의 꽃은 제휴 할인"

최초 기본 견적과는 별도로, GS포인트 카드나 신용카드 혜택 등 추가 할인 혜택을 받을 수 있다. 때때로 사장님 재량의 추가 할인을 받을 때도 있다.



"시운전과 전체 점검까지 완벽한 마무리"

대기업 체인 정비소 오토오아시스에 대한 경험은 생각보다 괜찮았다. 기본 점검과 고장 증상에 대한 상담이 친절했고, 지나치게 저렴한 호환 부품은 사용하지 않는 편이었다. 정품을 쓰거나 혹은 정품과 품질이 동등한 독일 산 OEM 브랜드를 사용한다고 한다. 차량 제조사만큼은 아니지만, 어느 정도의 사후지원도 제공받을 수 있기 때문에 다양한 제휴 할인을 활용한다면 종합적으로 비용 대비 만족도는 괜찮다고 평가한다.





※ 2025년 12월 19일 작업
